Modul
Streichbalken

Anschlüsse von Holz- an Betonbauteile

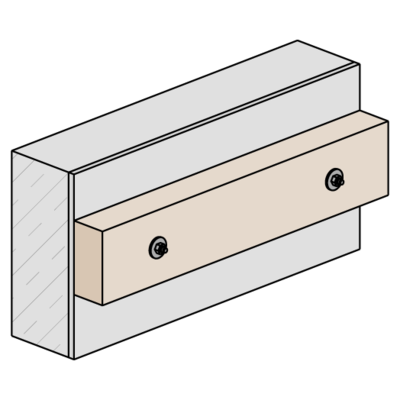

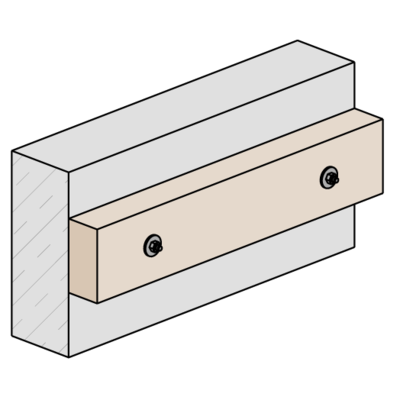

Mit dem Modul Streichbalken lassen sich Anschlüsse von Holz- an Betonbauteile praxisnah und übersichtlich nachweisen. Dabei können sowohl Anschlüsse direkt an das Betonbauteil als auch Konstruktionen mit tragenden Zwischenschichten, beispielsweise einem Putzauftrag, berücksichtigt werden.

Das Modul Streichbalken befinden sich in der Entwicklung. Seien Sie Teil der Entwicklung! Damit unsere Module Sie optimal bei der täglichen Arbeit unterstützen, sehen wir Sie als unseren wertvollsten Entwickler. Schreiben Sie uns Ihre Wünsche! So entstehen Bemessungsmodule, die Sie maßgeschneidert bei Ihrer täglichen Arbeit unterstützen.

Modul T18

Ein Modul - zahlreiche Anwendungsmöglichkeiten.

Ob Streichbalken, Schwelle, Fußrippe, Rand- oder Auflagerholz: konstruktiv handelt es sich häufig um diese Aufgabenstellung. Mit dem Modul Streichbalken lassen sich diese Anwendungen nach DIN EN 1995-1-1:2010-12 und FprEN 1995-1-1:2025 (E) bemessen.

VERBINDUNGSMITTEL

Hilti Bolzenanker HST4 nach ETA-21/0878
Verbunddübel Hilti HIT-HY 200 A + HAS-U nach ETA-11/0493
Verbunddübel Hilti HIT-HY 200-A V3 + HAS-U nach ETA-19/0601

NACHWEISE

Es werden folgende Nachweise geführt:

Holz - Nachweis des Verbindungsmittels auf Abscheren
Holz - Nachweis der Holzpressung unter der U-Scheibe
Holz - Nachweis unter kombinierter Beanspruchung (Zug- und Abscheren)
Holz - Nachweis Queranschluss (Querzugnachweis)
Beton - Nachweis Stahlversagen des Verbindungsmittels
Beton - Nachweise Betonversagen
Beton - Nachweis Stahlversagens des Verbindungsmittels ohne und mit Hebelarm
Beton - Kombinierte Zug- und Querlasten im Stahl
Beton - Nachweis Betonausbruch

Das Verbindungsmittel kann im Betonbauteil wahlweise nach DIN EN 1992-4 mit der Hilti Methode oder nach DAfStb, Heft 615 berechnet werden. Die Bemessungsergebnisse können im Grenzzustand der Tragfähigkeit ausgegeben werden.
