Modul
HCW Holzverbinder

Steckverbinder mit vielseitigen Möglichkeiten

Der HCW Holzverbinder bringt die Präzision der Vorfertigung im Holzbau auf die Baustelle. Durch den Einsatz des Bolzenankers HST2 V3, HST3, HST4 bzw. der Stockschraube HSW kann die Steckverbindung vielseitig eingesetzt werden. Die Präzision der Steckverbindung reduziert die Montagezeit vorgefertigter Wand-, Dach- und Deckenelemente auf ein Minimum.

Registrieren Sie sich jetzt! Nach der Anmeldung können Sie das Modul T15 zur Bemessung von HCW Holzverbindern dauerhaft kostenlos nutzen. Sämtliche Funktionen stehen Ihnen uneingeschränkt zur Verfügung. Sie können Berechnungen durchführen, Projekte speichern und Berichte erstellen.

Modul T15

HCW Holzverbinder nach ETA-21/0357 vom 31.01.2025.

VERBINDER

HCW Holzverbinder sind Steckverbinder zur Abtragung von Zug- und Schubkräften in Holz-Holz, Brettsperrholz-Holz bzw. Holz-Beton Verbindungen. Zum Lastabtrag von Zugkräften in vertikalen Bauteilen wird der Steckverbinder mit einer Lasche versehen und kann als Zuganker HCW-L bemessen werden.

NACHWEISE

Es werden folgende Nachweise geführt:

Nachweis der HCW-Verbinders im Holzbauteil (Nachweise des Verbinders auf Zug- und Abscheren sowie deren Kombination und Nachweise des Klemmmechanismus)
Nachweis der Stockschraube HSW auf Abscheren und Zug (Holz-Holz Verbindung)
Nachweis des Bolzenankers HST2 V3, HST3, HST4 auf Zug- und Querbeanspruchung sowie deren Kombination (Holz-Beton Verbindung)
Nachweis des Verbunddübels HAS-U mit Injektionssystem Hilti HIT-HY 200-A (Holz-Beton Verbindung)
Nachweis des Betonversagens sowie Spalten (Holz-Beton-Verbindung)
Nachweis Betonausbruch auf der lastabgewandten Seite (Holz-Beton Verbindung)
Nachweis Betonkantenbruch (Holz-Beton Verbindung)

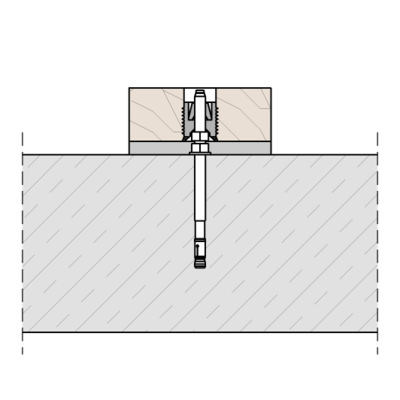

HCW Holzverbinder als Holz-Holz und Holz-Beton-Verbindung

die Einsatzmöglichkeiten

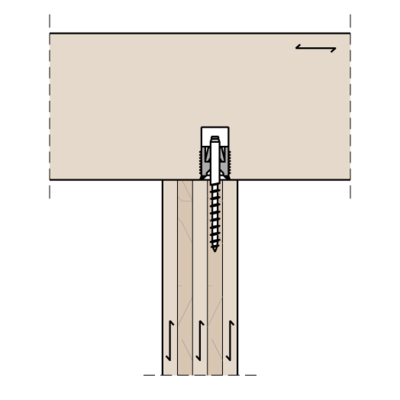

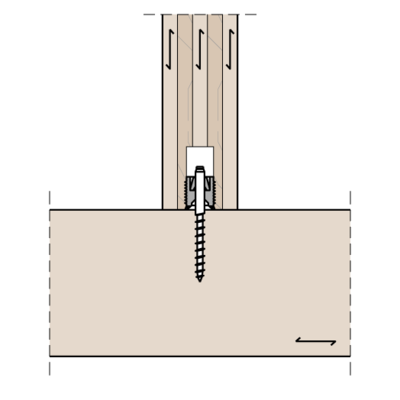

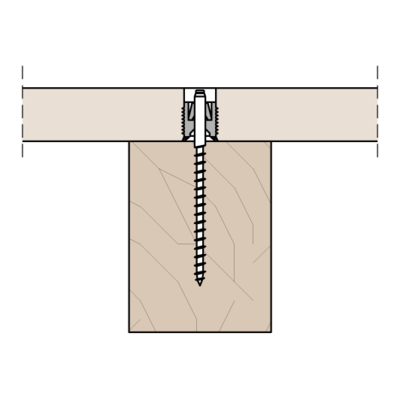

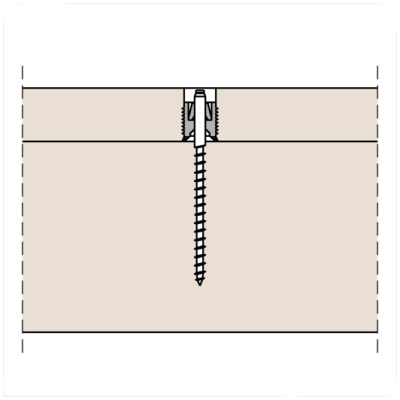

HCW mit
Stockschraube

Hilti HCW Holzverbinder mit Stockschraube

pdf-Datei

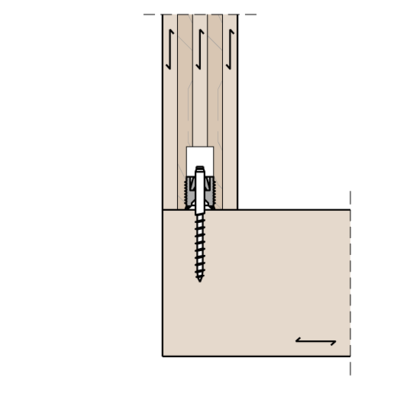

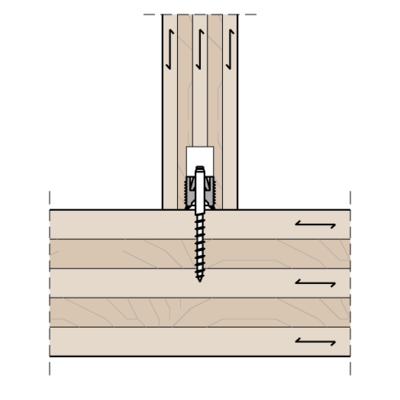

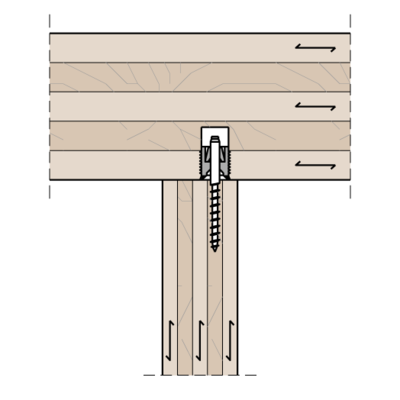

HCW mit
Stockschraube

Hilti HCW Holzverbinder mit Stockschraube

pdf-Datei

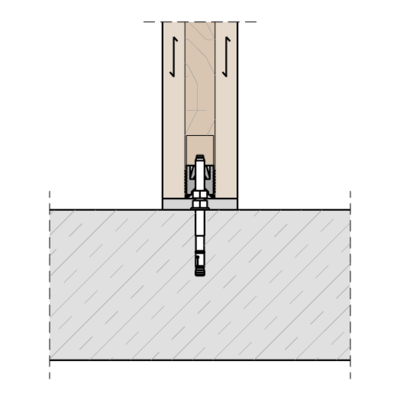

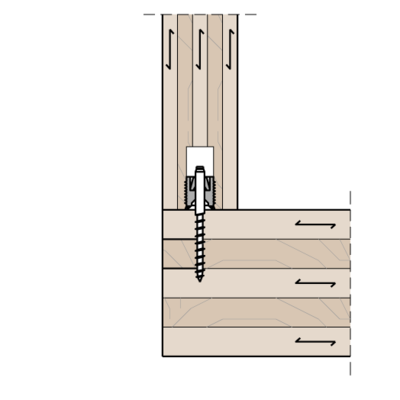

HCW mit
Bolzenanker

Hilti HCW Holzverbinder mit Bolzenanker

pdf-Datei

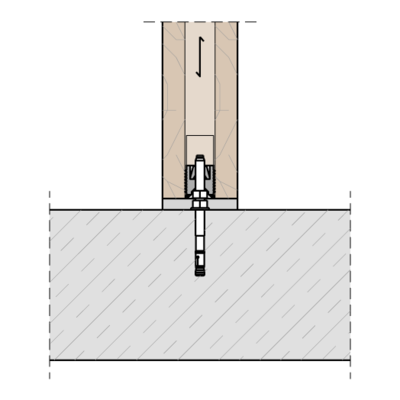

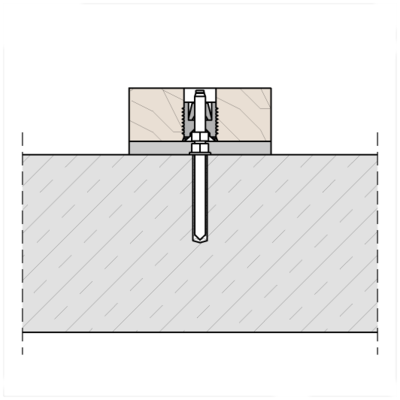

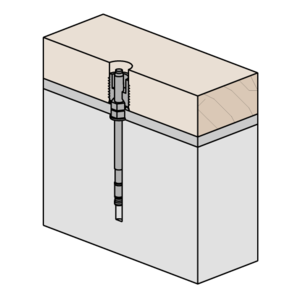

HCW mit
Verbunddübel

Hilti HCW Holzverbinder mit Verbunddübel

pdf-Datei

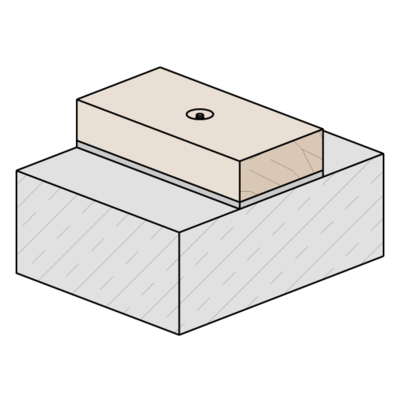

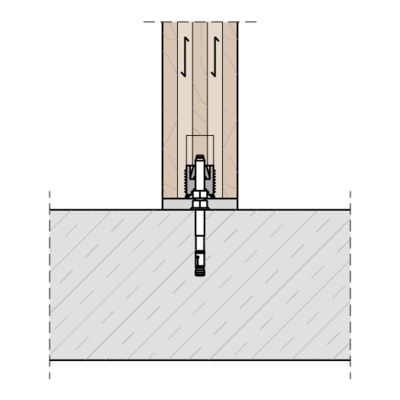

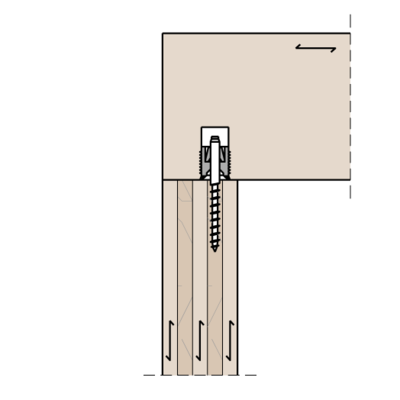

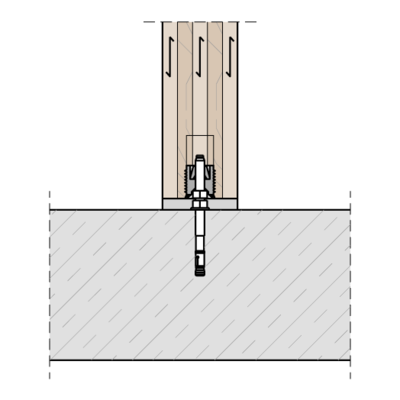

HCW auf
Betonplatte

pdf-Datei

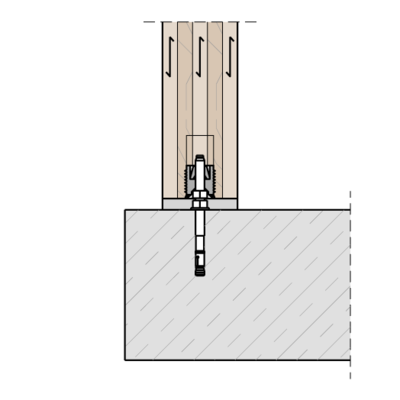

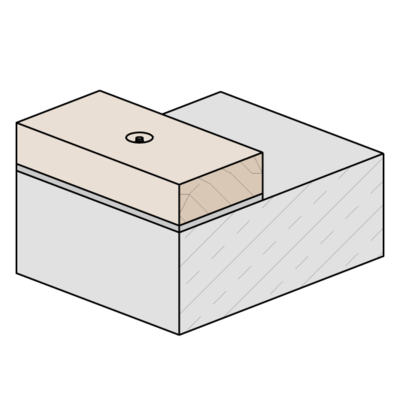

HCW an
Betonkante

pdf-Datei

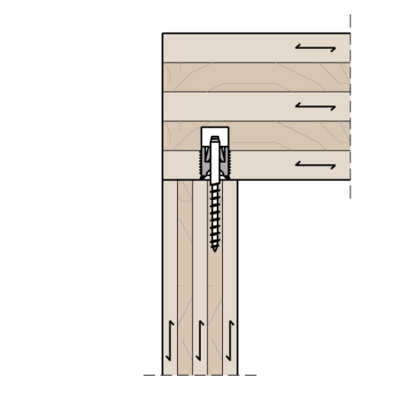

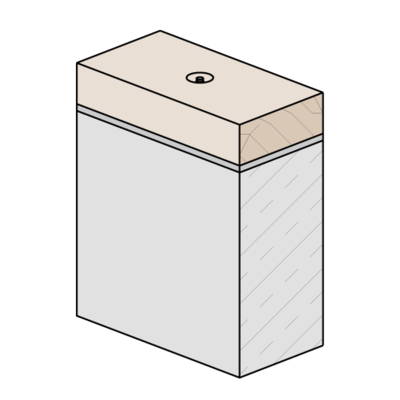

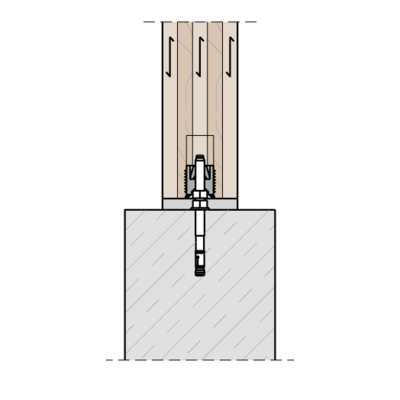

HCW an Wandkopf

pdf-Datei

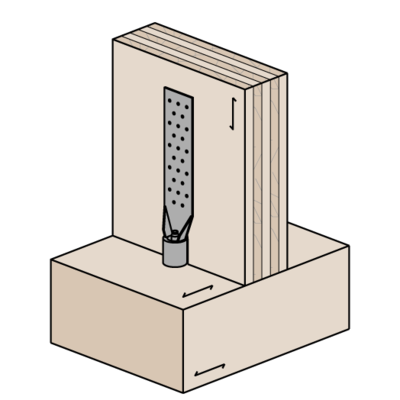

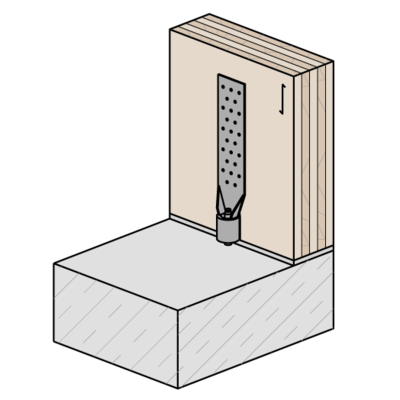

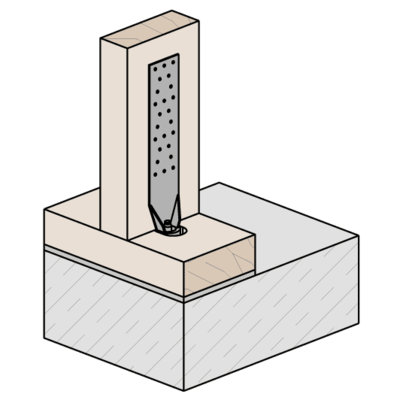

HCW-L

pdf-Datei

ein Bemesssungsmodul

vielseitige Möglichkeiten

Mit dem Modul Hilti HCW Holzverbinder heben Sie Ihre Holzbauplanung auf ein neues Niveau. Die Software sorgt dafür, dass Verbindungen im Holztafel- und Holzmassivbau nicht nur präzise, sondern auch mit minimalem Aufwand geplant, nachgewiesen und dokumentiert werden.

Ihre Vorteile auf einen Blick:

Maximale Planungssicherheit dank visueller Kontrolle und maßstäblicher Zeichnungen
Lückenlose Dokumentation sämtlicher Nachweise in Holz- und Betonbauteilen
Starker Auftritt: Mit klarer und nachvollziehbarer Dokumentation beweisen Sie Kompetenz bei der Planung von Anschlussdetails

Das Modul macht Ihre Planung nicht nur effizienter – es verschafft Ihnen auch Sicherheit und ein professionelles Erscheinungsbild gegenüber Bauherren, Partnern und Ausführenden.
